BDKJ-TSF II型是保定市北電電氣科技有限公司自主研發的專用于變頻器無功補償?shù)难b置，設備采用高速數字信號處理器為核心的微電腦動態濾波補償控制器，專門針對諧波領域設計，抗干擾能力強，采集數據準確，輸出穩定，響應速度快；濾波無功補償支路采用專業設計的濾波補償電抗器，濾波補償電容器及調諧電阻器組成，是針對變頻器特征諧波精準調諧設計的，有效抑制變頻器的高次諧波，可靠補償無功功率，提高功率因數。
濾波補償支路具有超強的抗擊諧波的能力，能在系統全諧波的情況下安全工作，不發生諧波震蕩，保證設備的長期安全穩定運行；濾波無功補償裝置控制器根據變頻器的使用情況，自動采集無功功率及諧波數據，綜合判斷自動投切濾波補償支路，使電力系統功率因數始終在0.95以上，且能在外部故障或停電時自動退出工作，送電后自動恢復運行，無需人為干預。
1、針對中頻加熱、直流傳動電源的系統無功、諧波情況專業設計制造，有效濾波高次諧波（如：5次、7次及以上）的同時補償無功功率，諧波濾除率達70%以上。
2、改善電能質量，減少電壓波動，提高電壓穩定性，功率因數可提高到0.96以上，使用戶線損降低可提高配電變壓器的承載效率，經濟效益明顯。
3、諧波符合國標BG/T 14549-93國家公用電網諧波允許標準。
4、采用高性能機電開關及綜合保護控制系統投切各濾波補償支路，使設備操作簡單安全可靠。
5、快速檢測用電系統情況，根據系統變化自動投切，實時消除諧波補償無功，在外部故障或停電時自動退出工作，送電后自動恢復運行。
6、保護功能齊全，具有短路保護、過壓保護、欠壓保護、過流保護、諧波保護等，運行可靠性高。
7、采用低損耗的鐵心濾波電抗器，低噪音，電抗器正常運行溫升不超過35K，真正做到“綠色節能”，綜合損耗小于0.5％，調諧精度小于0.5%,。
8、采用特殊制造的單相濾波電容器，其主要絕緣材料采用國外品牌，過載能力強。濾波電容器使用壽命長，損耗小，可長期（一般5～8年）在諧波較大的環境下使用（一般電容器在諧波負荷下的壽命，只有0.1～1.5年）。
9、設備技術先進、可靠性高、維護量小、經久耐用。
該產品廣泛用于電力行業（中頻爐、變頻器、直流電機、整流電源）、電氣化鐵道及城市軌道交通行業、石化和天然氣行業、鋼鐵與冶金行業、 礦山、造船業等各行業、工礦企業等使用中頻器負載較多，且需要進行濾波補償?shù)牡男袠I(yè)。

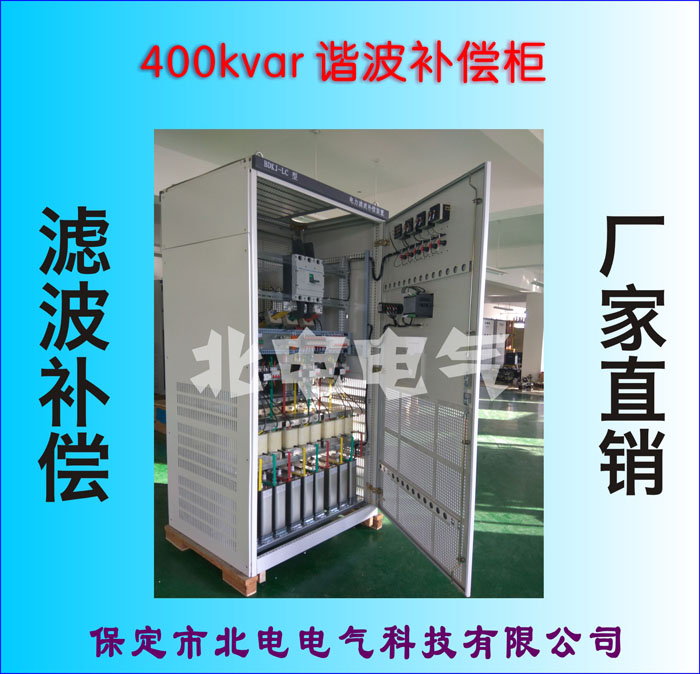

主要由濾波補償控制終端、濾波電抗器、濾波電容器、無感電阻、晶閘管開關或機電開關、超溫保護系統、溫控散熱系統、斷路器等組成。模塊化裝配，結構簡單，安裝方便，運行可靠性高，維護費用低。根據用戶場地的大小，每組濾波之路的濾波電容器可以裝在柜內，也可以裝在框架上。
在高諧波的用電環境中，傳統的無功補償控制器容易受到諧波干擾，出現死機、控制異常（過補償或欠補償）或控制器燒毀等現象，所以控制器應采用抗諧波型設計理念，保障在各種復雜的系統中可靠工作，智能濾波補償終端就是采用這種設計理念開發而來的，終端采用多任務操作系統內核，投切方案采用一步補償?shù)轿唬瑢崿F(xiàn)了對每個電壓周波的跟蹤補償；交流采樣技術、LCD中文顯示，四象限分析等技術，實現了實時數據采集、故障報警、電網諧波分析、濾波無功補償?shù)裙δ艿龋挥行岣吖╇婋妷嘿|量、提高配電網絡的安全穩定及經濟運行水平。
濾波電抗器采用三相鐵芯式電抗, 電感值精度高、穩定性好，具有很好的動、熱穩定耐受能力和良好的線性度，采用取向硅晶片及合理的氣隙，電抗器采用多層繞制而成，具有較高的品質因數，以保證每根電感量之間的偏差不大于1%，呈現較好的濾波效果，額定絕緣水平在3KV以上，且可在額定電流1.35倍下長期運行。
濾波電容器是專業用于諧波環境中的一種特殊設計的電容器，可有效抑制系統諧波，濾波電容器采用材料為進口濾波專用電容膜，可靠性高、壽命長、損耗低、運行溫升小，其過電壓過電流能力大大提高，尤其是電容器的穩定性能極強，可長期穩定運行在諧波環境中，是傳統電容器的替代產品。
用電負荷設備名稱及配電母線一次接線圖（標明變壓器容量、負載分布功率）。
負荷電力設備系統狀況，如額定電壓、電流、功率因數、總電流變化范圍。
柜體型號、尺寸與顏色。
