廢氣體從廢氣處理塔體下方進氣口進入凈化塔，在通風機的動力作用下，迅速充滿進氣段空間，然后均勻地通過均流段上升到第一級填料吸收段。在填料的表面上，氣相中酸性（或堿性）物質與液相中堿性（或酸性）物質發生化學反應，反應生成物質（多為可溶性鹽類）隨吸收液流入下部貯液槽。未完全吸收的酸性（或堿性）氣體繼續上升進入第一級噴淋段。在噴淋段中吸收液從均布的噴嘴高速噴出，形成無數細小霧滴，與氣體充分混合接觸，繼續發生化學反應，然后酸性（堿性）氣體上升到二級填料段、噴淋段進行與第一級類似的吸收過程。第二級與第一級噴嘴密度不同，噴液壓力不同，吸收酸性（堿性）氣體濃度范圍也有所不同。在噴淋段及填料段兩相接觸的過程也是傳熱與傳質的過程。通過控制空塔流速與滯留時間保證這一過程的充分與穩定。廢氣處理塔體的最上部是除霧段，氣體中所夾的吸收液霧滴在這里被清除下來，經過處理后的潔凈空氣從廢氣凈化塔上端排氣管排入大氣，達到《大氣污染物綜合排放標準》（GB16297-1996）的排放標準，且能達到最新的《環境空氣質量標準》（GB3095-2012）的二級排放要求。
凈化塔的性能特點：
1、凈化塔適用范圍廣：化工、輕工、印染、鋼鐵、機械、電子、儀表、電鍍等工業部門生產過程中排放的有機廢氣、酸堿性氣體，采用工業廢氣凈化設備，都可得到滿意的效果。
2、凈化塔凈化效率高：酸（堿）霧廢氣凈化塔采用二級逆向噴淋，填料比表面積大，由試驗研究確定的氣比保證了性能穩定，對各種濃度的酸性（或堿性）廢氣凈化效率均可達85%~95%。
3、凈化塔阻力低：在保證足夠氣液接觸面積基礎上，工業廢氣凈化塔選用空氣動力特性最佳的填料品種及結構形式，使設備阻力在額定風量下不超過40毫米水柱，是國內各種填料吸收塔中阻力最低的一種。這對于配用耐腐蝕低壓通風機極為有利。
4、凈化塔占地面積小：工業廢氣凈化處理塔采用PP、FRP等材質，將塔體、吸收液槽、循環泵、吸收液管道系統組合成一套完整的工業廢氣處理設備，結構緊湊，便于現場安裝及操作管理，占地面積小，無論對新建工程還是技改項目都可適應。
凈化塔試用的填料：聚丙烯鮑爾環、不銹鋼鮑爾環、多面空心球、階梯環、花環填料等。
它的特點是：氣速高，處理能力大，塔的重量輕，汽液分布比較均勻，不易被固體及黏性物料堵塞。該塔處理風量較大，空塔氣速1.5～10m/s，噴淋密度20～110m3/(m2•h)，壓力損失300～600Pa，噴淋塔的除霧裝置采用多面空心球，其除霧效率可達98%-99%，而且結構簡單壓降較小。
噴淋塔對于各種腐蝕性氣體凈化處理效果明顯，能有效去除酸堿廢氣等水溶性氣體。我公司自主研發的噴淋塔凈化效率高、操作管理簡單、使用壽命長凈化效率高。

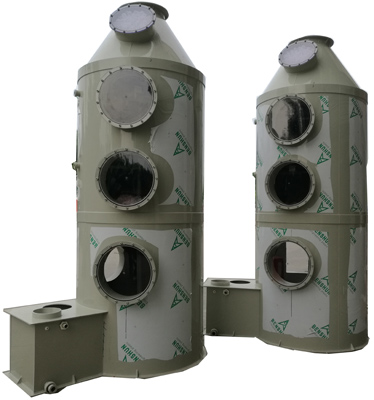

本設備采用圓形立式塔體，用焊接法分段聯接而成。具體由貯液箱、塔體、進風段、噴淋層、填料層、除霧層、觀檢窗、出風口等組成。
噴淋吸收系統主要由填料、噴淋裝置、除霧裝置、噴淋液循環泵、吸收塔組成。
（1）填料
填料主要作為布風裝置，布置于吸收塔噴淋區下部，煙氣通過托盤后，被均勻分布到整個吸收塔截面。這種布風裝置對于提高吸收效率是必要的，除了使主噴淋區煙氣分布均勻外，吸收塔托盤還使得煙氣與吸收液或洗滌液在托盤上的液膜區域得到充分接觸。托盤結構為帶分隔圍堰的多孔板，托盤被分割成便于從吸收塔人孔進出的板片，水平擱置在托盤支撐的結構上。
（2）噴淋裝置
吸收塔內部噴淋系統是由分配母管和噴嘴組成的網狀系統。每套吸收塔再循環泵均對應噴淋系統，噴淋層上安裝空心錐噴嘴，其作用是將噴淋液霧化。噴淋液由吸收塔再循環泵輸送到噴嘴，噴入廢氣中。噴淋系統能使漿液在吸收塔內均勻分布，流經每個噴淋層的流量相等。
（3）除霧裝置
用于分離煙氣攜帶的液滴。吸收塔除霧器布置于吸收塔頂部最后一個噴淋組件的上部。煙氣穿過循環漿液噴淋層后，再連續流經除霧器時，液滴由于慣性作用，留在擋板上。由于被滯留的液滴也含有固態物，因此存在在擋板結垢的危險，需定期進行清洗，除去所含漿液霧滴。
（4）噴淋液循環泵
吸收塔再循環泵安裝在吸收塔旁，用于吸收塔內噴淋液的再循環。采用單流和單級立式防腐離心泵，包括泵殼、葉輪、軸、導軸承、出口彎頭、底板、進口、密封盒、軸封、基礎框架、螺栓、機械密封和所有的管道、閥門和電機。工作原理是葉輪高速旋轉時產生的離心力使流體獲得能量，即流體通過葉輪后，壓能和動能都能得到提高，從而能夠被輸送到高處或遠處。同時在泵的入口形成負壓，使流體能夠被不斷吸入。
二，除水霧層所用填料：PP多面空心球
1， 概述：
采用聚丙烯（PP）塑料制成球狀，由兩個半球合成一個球形，每個半球上開有12個半扇形葉片，兩個半球的扇形葉片相互錯開，多面空心球的中部沿整個周長有一道加固環，在環的上下各有十二片球瓣。上下球瓣互相交錯，沿中心軸呈放射形布置。氣速高，葉片多，阻力小；比表面積大，可以充分解決氣液交換；具有阻力小，操作彈性大等優點。重量輕、強度高、自由空間大、耐高溫、耐腐蝕、表面親水性能好、風阻小、電耗少、比表面積大且適應多種溶劑的處理裝置。
2， 除霧原理：
空心球用來除霧的工作原理是重力和慣性撞擊作用,當含有霧沫氣體以一定的速度通過空心球時,會與空心球內部結構和葉片相撞,并依附在其表面上.霧沫經過擴散和重力的作用會逐步**,當霧沫重量達到一定水平后,就會形成水滴，受重力影響從空心球內部結構上分離下來，回流到底部儲液箱，達到除水霧的效果。
3， 應用范圍：
廣泛應用于除氯氣、除氧氣、除二氧化碳吸收塔、廢氣凈化塔、酸霧凈化塔等環保設備中。
