點擊圖片查看原圖
環氧樹脂是由環氧氯丙烷和雙酚A在堿催化下縮合而成的聚合物，隨分子量的不同，可分為液體和 固體環氧樹脂
環氧樹脂涂料是以各種環氧樹脂為主要成膜物質，加顏料、填料、溶劑、各種助劑、固化劑配制 而成。
環氧樹脂類防腐蝕涂料種類很多，大致可分為：胺固化環氧涂料，聚酰胺固化環氧涂料，胺加成 物固化環氧涂料，環氧粉末涂料、環氧改性涂料
環氧樹脂防腐蝕涂料的性能
環氧樹脂具有如下特性
◆極好的附著力，環氧樹脂結構中含有不易水解的脂肪基(-C-),和醚鍵(-C-O-C-),使它能和相鄰界面之間產生電磁引力。另外，在固化過程中活潑的環氧基和介質表面上的游離鍵起反應而形成牢固的化學鍵，從而使環氧樹脂涂層獲得極好的附著力。
◆具有優異的耐腐蝕性能。環氧樹脂固化涂層，含有穩定的苯環、醚鍵等，結構致密，耐酸、耐堿、 耐有機溶劑、耐水。漆膜對金屬附著力，結構氣孔小，使各種腐蝕介質難以滲透到金屬表面，所以耐腐蝕性極好。
◆良好的機械性能。因環氧樹脂固化涂層結構中剛性的苯核和柔性的烴鍵交替排列，剛柔結合，使涂層 堅硬而柔韌。另外，在固化過程中沒有小分子副產物生成，不產生氣體，體積收縮小，熱膨脹系數 60×104/℃,使涂層不致因溫度和應力作用而產生龜裂。漆膜柔韌性好，比酚醛類樹脂大7倍。
◆高度的穩定性。環氧樹脂本身是熱縮性好，不加固化劑不會固化，也不會受熱變化。所以環氧樹脂涂 料具有高度的穩定性，放1-2年也不會變質
◆絕緣性能好?？蓾茶T各種電器零件，如電容器。
環氧樹脂防腐蝕涂料適用范圍
適用于鋼鐵表面如海上鉆井平臺、耐油貯罐、石油化工設備防腐、貯罐、槽車、混凝土水池、 瀑氣池、涼水塔、煤倉、地板、管道、鉆塔等設備。
●CLH06-55各色環氧厚漿型防腐面漆(分裝)
組成 由環氧樹脂，耐曬性顏料、填料、分散劑阻沉劑、混合溶劑以及固化劑配制面
成。分甲、乙雙組份包裝。
性能 該漆是一種防腐性能較高的面層漆料具有較好的化學穩定性、耐熱性耐濕性和耐老化性能
用途 可用在環氧鋅底漆及環氧云鐵2道底漆上，也可第1道帶銹涂料，第2道環氧灰底漆，作為防腐蝕的面漆。適用于防護鋼鐵構筑物。

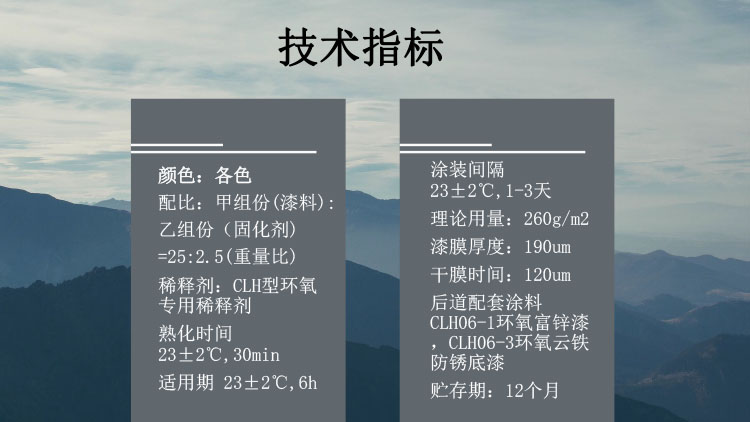

顏色 各色
配比 甲組份(漆料):乙組份(固化劑)=25:2.5(重量比)
稀釋劑 CLH型環氧專用稀釋劑
熟化時間 23&plu**n;2℃,30min
適用期 23&plu**n;2℃,6h
涂裝間隔 23&plu**n;2℃,1-3天
理論用量 260g/m2
漆膜厚度 190um
干膜時間 120um
后道配套涂料 CLH06-1環氧富鋅漆，CLH06-3環氧云鐵防銹底漆
貯存期 12個月
注意事項 1、施工溫度低于5℃時，固化反應遲緩，不宜使用。2、溫底低于5℃時，后道涂 裝與前道涂裝的涂裝間隔時間不超過24小時，為保證漆膜層次間的附著力，在前道涂裝表干時即進行第2次涂裝
