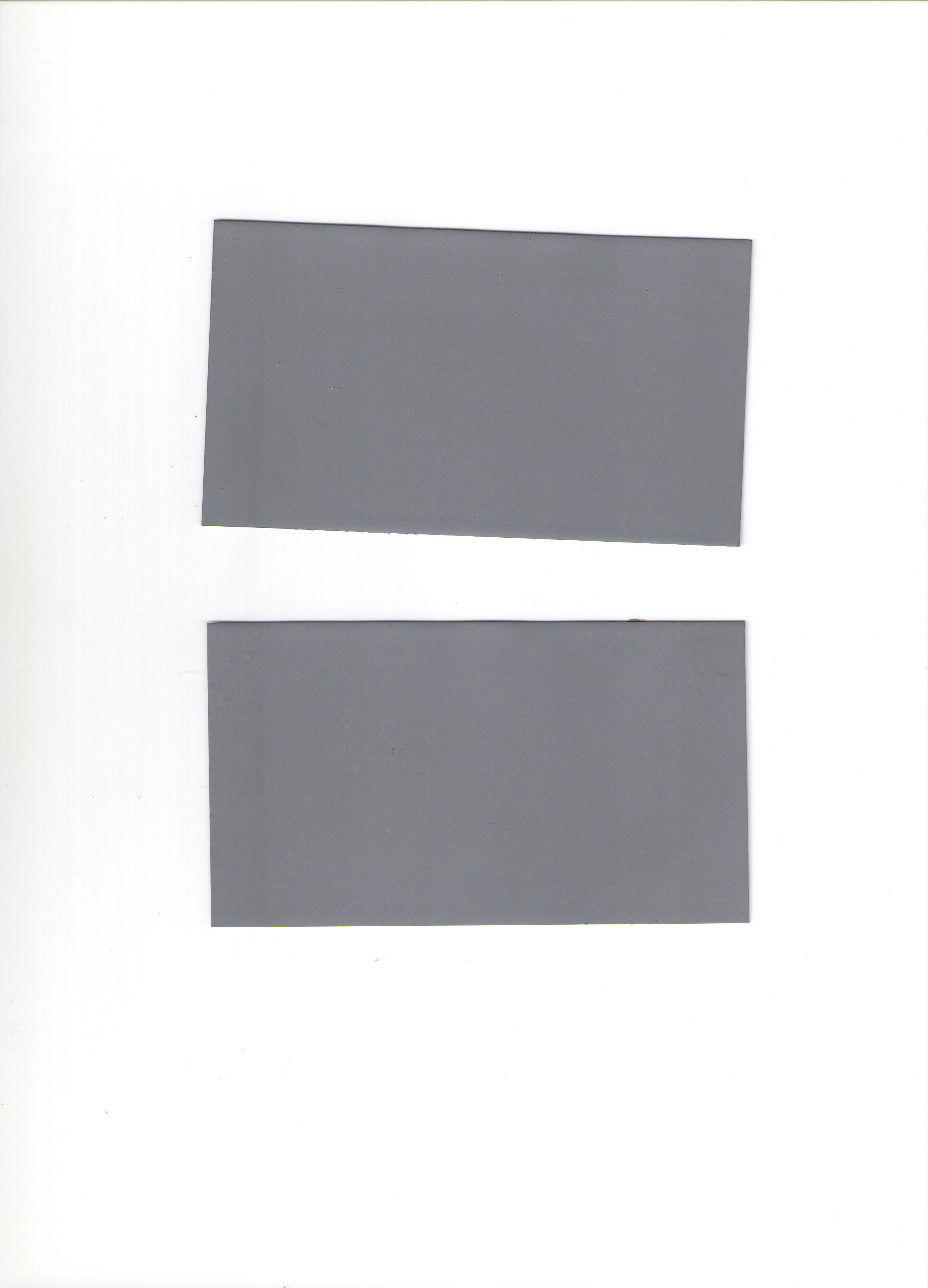

點擊圖片查看原圖
環(huán)氧樹脂是由環(huán)氧氯丙烷和雙酚A在堿催化下縮合而成的聚合物，隨分子量的不同，可分為液體和 固體環(huán)氧樹脂
環(huán)氧樹脂涂料是以各種環(huán)氧樹脂為主要成膜物質(zhì)，加顏料、填料、溶劑、各種助劑、固化劑配制 而成。
環(huán)氧樹脂類防腐蝕涂料種類很多，大致可分為：胺固化環(huán)氧涂料，聚酰胺固化環(huán)氧涂料，胺加成 物固化環(huán)氧涂料，環(huán)氧粉末涂料、環(huán)氧改性涂料
環(huán)氧樹脂防腐蝕涂料的性能
環(huán)氧樹脂具有如下特性
◆極好的附著力，環(huán)氧樹脂結(jié)構(gòu)中含有不易水解的脂肪基(-C-),和醚鍵(-C-O-C-),使它能和相鄰界面之間產(chǎn)生電磁引力。另外，在固化過程中活潑的環(huán)氧基和介質(zhì)表面上的游離鍵起反應(yīng)而形成牢固的化學(xué)鍵，從而使環(huán)氧樹脂涂層獲得極好的附著力。
◆具有優(yōu)異的耐腐蝕性能。環(huán)氧樹脂固化涂層，含有穩(wěn)定的苯環(huán)、醚鍵等，結(jié)構(gòu)致密，耐酸、耐堿、 耐有機溶劑、耐水。漆膜對金屬附著力，結(jié)構(gòu)氣孔小，使各種腐蝕介質(zhì)難以滲透到金屬表面，所以耐腐蝕性極好。
◆良好的機械性能。因環(huán)氧樹脂固化涂層結(jié)構(gòu)中剛性的苯核和柔性的烴鍵交替排列，剛?cè)峤Y(jié)合，使涂層 堅硬而柔韌。另外，在固化過程中沒有小分子副產(chǎn)物生成，不產(chǎn)生氣體，體積收縮小，熱膨脹系數(shù) 60×104/℃,使涂層不致因溫度和應(yīng)力作用而產(chǎn)生龜裂。漆膜柔韌性好，比酚醛類樹脂大7倍。
◆高度的穩(wěn)定性。環(huán)氧樹脂本身是熱縮性好，不加固化劑不會固化，也不會受熱變化。所以環(huán)氧樹脂涂 料具有高度的穩(wěn)定性，放1-2年也不會變質(zhì)
◆絕緣性能好。可澆鑄各種電器零件，如電容器。
環(huán)氧樹脂防腐蝕涂料適用范圍
適用于鋼鐵表面如海上鉆井平臺、耐油貯罐、石油化工設(shè)備防腐、貯罐、槽車、混凝土水池、 瀑氣池、涼水塔、煤倉、地板、管道、鉆塔等設(shè)備。
●CLH06-55各色環(huán)氧厚漿型防腐面漆(分裝)
組成 由環(huán)氧樹脂，耐曬性顏料、填料、分散劑阻沉劑、混合溶劑以及固化劑配制面
成。分甲、乙雙組份包裝。
性能 該漆是一種防腐性能較高的面層漆料具有較好的化學(xué)穩(wěn)定性、耐熱性耐濕性和耐老化性能
用途 可用在環(huán)氧鋅底漆及環(huán)氧云鐵2道底漆上，也可第1道帶銹涂料，第2道環(huán)氧灰底漆，作為防腐蝕的面漆。適用于防護(hù)鋼鐵構(gòu)筑物。
顏色 各色
配比 甲組份(漆料):乙組份(固化劑)=25:2.5(重量比)
稀釋劑 CLH型環(huán)氧專用稀釋劑
熟化時間 23&plu**n;2℃,30min
適用期 23&plu**n;2℃,6h
涂裝間隔 23&plu**n;2℃,1-3天
理論用量 260g/m2
漆膜厚度 190um
干膜時間 120um
后道配套涂料 CLH06-1環(huán)氧富鋅漆，CLH06-3環(huán)氧云鐵防銹底漆
貯存期 12個月
注意事項 1、施工溫度低于5℃時，固化反應(yīng)遲緩，不宜使用。2、溫底低于5℃時，后道涂 裝與前道涂裝的涂裝間隔時間不超過24小時，為保證漆膜層次間的附著力，在前道涂裝表干時即進(jìn)行第2次涂裝
