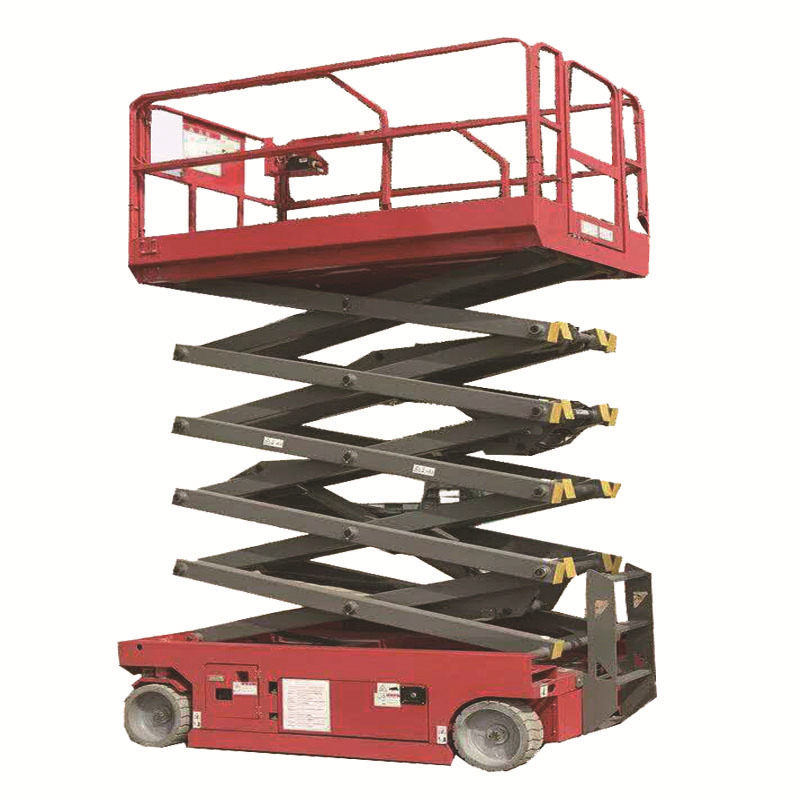

全自行式升降機基本參數
|
基本參數 型號 |
JCPT08 |
JCPT10 |
JCPT12 |
JCY14 |
|
安全工作載荷 |
380kg |
450kg |
320kg |
320kg |
|
延伸平臺安全工作載荷 |
113kg |
113kg |
113kg |
113kg |
|
最大工作人數 |
2 |
2 |
2 |
2 |
|
最大工作高度(A) |
8m |
10m |
12m |
13.8m |
|
最大平臺高度(B) |
6m |
8m |
10m |
11.8m |
|
整機長度(C) |
2.48m |
2.48m |
2.48m |
2.48m |
|
整機寬度(D) |
0.81m |
1.15m |
1.15m |
1.15m |
|
整機高度(圍欄未折疊)(E) |
2.21m |
2.34m |
2.47m |
2.59m |
|
整機高度(圍欄折疊)(F) |
1.65m |
1.80m |
1.91m |
2.04m |
|
工作平臺尺寸(長×寬)(H) |
2.27m*0.81m |
2.27m*1.12m |
2.27m*1.12m |
2.27m*1.12m |
|
平臺延伸尺寸(G) |
0.9m |
0.9m |
0.9m |
0.9m |
|
最小離地間隙(收攏狀態) |
0.1m |
0.1m |
0.1m |
0.1m |
|
最小離地間隙(起升狀態) |
0.019m |
0.019m |
0.019m |
0.019m |
|
軸距 |
1.87m |
1.87m |
1.87m |
1.87m |
|
最小轉彎半徑(內輪) |
0 |
0 |
0 |
0 |
|
最小轉彎半徑(外輪) |
2.10m |
2.20m |
2.20m |
2.20m |
|
起升電機/驅動電機 |
24v/3.3kw |
24v/3.3kw |
24v/3.3kw |
24v/4.5kw |
|
機器行駛速度(收攏狀態) |
2.9km/h |
2.6km/h |
2.6km/h |
2.6km/h |
|
機器行駛速度(起升狀態) |
0.8km/h |
0.8km/h |
0.8km/h |
0.8km/h |
|
上升/下降速度 |
100/60sec |
80/90 sec |
90/80 sec |
100/80 sec |
|
蓄電池 |
4×6V/225Ah |
4×6V/225Ah |
4×6V/225Ah |
4×6V/240Ah |
|
充電器 |
24v/25A |
24v/25A |
24v/25A |
24v/25A |
|
最大爬坡能力 |
25% |
25% |
25% |
25% |
|
工作最大允許角度(室內/室外) |
2°/3° |
2°/3° |
2°/3° |
1.5°/3° |
|
輪胎 |
φ381*127mm |
φ381*127mm |
φ381*127mm |
φ381*127mm |
|
整機重量 |
1854kg |
2256kg |
2508kg |
2800kg |
|
標準配置: |
||||
|
比例控制 自動坑洞保護 平臺自鎖門 全行程行走 無痕輪胎 4×2驅動 自動剎車系統 緊急下降系統 緊急停止系統 油管防爆系統 故障診斷系統 傾斜保護系統 蜂鳴器 喇叭 工作時間表 安全檢修支撐桿 標準運輸叉車孔 折疊圍欄 延伸平臺 充電保護系統 頻閃燈 |
||||
|
選裝配置 |
||||
|
超重傳感器 連接到平臺的AC電源 平臺工作燈 連接到平臺的導氣管 |
||||
