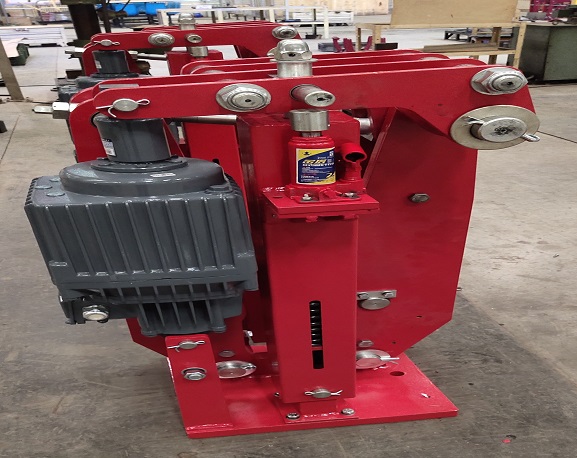

點擊圖片查看原圖
、自動補償附加裝置結構及工作原理
（2）、工作原理
當制動襯墊磨損推動器斷電后，杠桿在制動彈簧力的作用下繞下鉸點P逆時針
轉動，同時撥桿在調整螺栓的作用下向上轉動，此時只是外套轉動，當推動器通電推桿推起時，撥桿在杠桿孔上邊沿的推動下按A-A向視圖標注方向連同外套、單向軸承、內套一起轉動，同時通過拉桿作用使兩制動臂繞底座鉸點向制動盤**轉動，恢復由于磨損而釋放的制動彈簧長度，使制動力矩在使用過程中保持恒定。
三、產品結構尺寸及性能參數
1、產品結構尺寸（見圖3和表1）
四、制動器的開箱檢查
檢查隨機技術文件是否齊全，核對產品型號是否與定貨型號（包括推動器所采用的電源電壓、頻率、接線方式等）一致，有無損壞零部件。
隨機裝有：產品合格證一份
產品使用說明書一份（包括Ed推動器使用說明書一份）。
若無錯誤，請進行制動器的安裝與調整。
YPZ2- □□/□□□-□
制動器附加功能代號
推動器附加功能代號
推動器推力代號(10N)
推動器代號(E)
制動器**高（Ⅰ、Ⅱ、Ⅲ）
制動盤直徑
設計序號
制動器型號
一、 產品概述
1、用途
YPZ2系列電力液壓臂盤式制動器（以下簡稱制動器）廣泛適用于現代化的大型專用裝卸機械、起重運輸機械、港口碼頭、冶金等行業的減速、制動及安全保護。該系列制動器安裝尺寸符合德國DIN5435標準。
2、特點
該系列制動器具有
● 主要擺動絞點均設有自潤滑軸承，傳動效率高、壽命長、在使用過程中無需潤滑；
● 無石棉制動襯墊為插入式，更換方便快捷；
● 制動襯墊磨損自動補償裝置（單向軸承采用進口），可使瓦塊退距和制動器力矩在使用過程中保持恒定；
等特點。其結構件經過優化設計，安全可靠，根據用戶需要可加裝各種附加裝置（訂貨需注明）：
（1）、手動釋放裝置
（2）、各種限位開關：（松閘限位開關、閉閘限位開關、摩擦片損極限限位開關、手動釋放限位開關）通過PLC控制，實現故障報警（聯鎖），保證在使用中的整機安全。
（3）、根據用戶需要可提供防腐型產品，可適應沿海地帶鹽霧環境及冶金行業的酸霧環境。
3、適用條件
適用條件一般為：
（1）、環境溫度-40℃-+45℃.
（2）、周圍工作環境中不得有易燃、易爆及腐蝕性氣體，空氣相對濕度不大于90%。
（3）、電源電壓通常為三相380V、50HZ交流（根據用戶需要也可生產適用于60HZ或其它電源電壓，訂貨時請事先注明）。
（4）、使用地點的海拔高度應符合GB755-2000及德國VDE0530標準。低于-20℃時，推動器工作液改用YH-10航空液壓油或要求帶加熱器，詳情參考Ed推動器使用說明書。
4、型號意義
YPZ2- □□/□□□-□制動器附加功能代號 推動器附加功能代號推動器推力代號(10N)推動器代號(E)制動器**高（Ⅰ、Ⅱ、Ⅲ）制動盤直徑設計序號制動器型號五、制動器的安裝與調整
1、 制動器的安裝
（1）、安裝前首先仔細閱讀產品使用說明書，請嚴格按其說明要求進行操作。
⑵、逆時針旋轉彈簧拉桿，減少彈簧壓縮量，然后松開序號12螺母、序號2退距均等調整螺栓和序號14制動瓦調整螺栓（參見圖1），反方向轉動序號8拉桿將制動器打開，保證摩擦片之間的距離大于制動盤厚度2-3mm以上。（注意：拉桿**不能從內套中脫開）
（3）、制動器在吊裝時嚴禁用拉桿進行吊裝，吊裝位置具體詳見圖4所示。
（4）、制動器安裝基座的檢查
a、 制動器的安裝基座應穩固平整，安裝孔位置尺寸應準確，安裝后基座上表面應與制動盤軸線水平方向平行，其平行度要求見表2中的P值。
制動器安裝基座孔位和**相對制動盤**位置精度要求詳見圖5和表2
