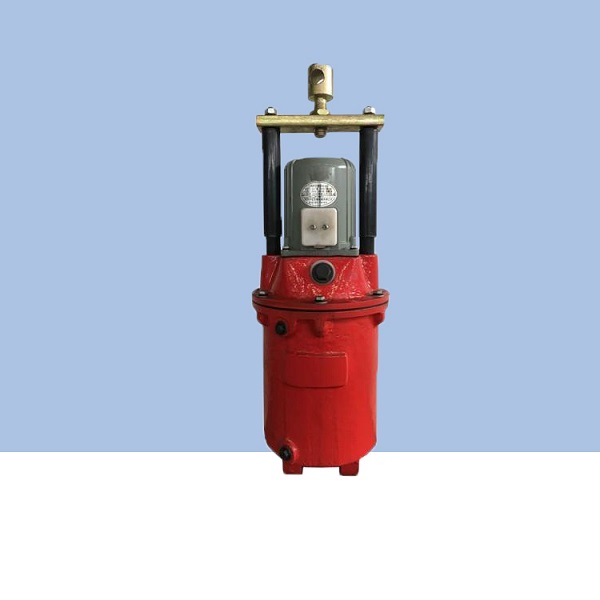

YT1系列電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸、行車等一切類似驅動裝置的機械制動用。
結構及動作簡介
推動器由兩部分組成，驅動電動機及器身 (離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油
由活塞上部吸到活塞下部 ，迫使活塞力固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。
當斷電時 ，葉輪停止旋轉 ，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部 ，這時仍然通過杠桿機構恢復原位。(若與YWZ系列制動器匹配則抱閘)。
三、安裝方式的選擇
推動器由兩部分組成，驅動電動機及器身 (離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油
由活塞上部吸到活塞下部 ，迫使活塞力固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。
當斷電時 ，葉輪停止旋轉 ，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部 ，這時仍然通過杠桿機構恢復原位。(若與YWZ系列制動器匹配則抱閘)。
參數
|
型號
|
額定推力
(N) |
額定行程
(mm) |
驅動電機
功率(W) |
每小時**操作 次數(次/小時) |
|
不具有負荷彈簧
|
||||
|
YT1-18Z/2
|
180
|
25
|
60
|
720
|
|
YT1-25Z/4
|
250
|
40
|
60
|
720
|
|
YT1-45Z/6
|
450
|
60
|
12
|
720
|
|
YT1-90Z/8
|
900
|
80
|
250
|
720
|
|
YT1-125Z/10
|
125
|
100
|
400
|
720
|
|
YT1-180Z/12
|
1800
|
120
|
400
|
720
|
|
YT1-320Z/12
|
3200
|
120
|
1100
|
720
|
|
型號
|
額定推力（N）
|
額定行程（mm）
|
D
|
D1
|
D2
|
H
|
H1
|
L1
|
L2
|
|
BYT1-18Z/2
|
180
|
20
|
12
|
12
|
137
|
343
|
321
|
25
|
50
|
|
BYT1-25Z/4
|
250
|
40
|
12
|
16
|
154
|
408
|
380
|
32
|
64
|
|
BYT1-45Z/4、5、6
|
450
|
40/50/60
|
16
|
20
|
178
|
496
|
460
|
47
|
94
|
|
BYT1-90Z/6、8
|
900
|
60/80
|
20
|
25
|
210
|
600
|
555
|
60
|
120
|
|
BYT1-125Z/10
|
1250
|
100
|
25
|
25
|
254
|
745
|
690
|
40
|
90
|
|
BYT1-180Z/8、10、12、18
|
1800
|
80/100/120/180
|
25
|
30
|
254
|
820/860
|
765/805
|
85
|
170
|
|
BYT1-320Z/12
|
3200
|
120
|
30
|
30
|
370
|
877
|
815
|
90
|
190
|
|
BYT1-320Z/20
|
3200
|
200
|
30
|
30
|
370
|
1100
|
1045
|
90
|
190
|
|
BYT1-25/4
|
250
|
40
|
12
|
16
|
154
|
408
|
380
|
32
|
64
|
|
BYT1-45/6
|
450
|
60
|
16
|
20
|
178
|
496
|
460
|
47
|
94
|
|
BYT1-90/8
|
900
|
80
|
20
|
25
|
210
|
600
|
555
|
60
|
120
|
|
BYT1-180/12/18
|
1800
|
120/180
|
25
|
30
|
254
|
820/860
|
765/805
|
85
|
170
|
|
BYT1-320/20
|
3200
|
200
|
30
|
30
|
370
|
1115
|
1060
|
90
|
190
|
垂直安裝：活塞桿連接塊朝上；
水平安裝和中間任意位置：主參數標牌朝上；
所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。
四、附加裝置
根據用戶需要可安裝各種附加裝置滿足不同工作需要；
上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的0大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；
制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；
6.2.5推動器在工作狀態下,活塞的**下端位置應與缸底保持一定距離(一般不小于5mm)，否則影響正常工作。
7、 使用與維護
7.1使用前應按6.1條檢查，正確無誤后，即可投入使用。
7.2經常檢查推動器的工作是否正常，有無漏油現象，保持定量的油液。
警告：嚴禁設集油坑。加強巡視，一經發現溢油或漏油時，必須立即處理。
7.3每六個月檢查一次油液，當油液變質或混入雜物時應該換油（見6.1.2條）。
8、儲存運輸
8.1在儲存推動器時，應保持干燥，防止受潮，避免周圍環境溫度的急劇變化。
8.2在運輸中，要防止雨淋，不能用繩子套在推桿上搬運。
6.1.5推動器配用已取得隔爆合格證的合格電動機。6.1.6推動器電機接線時，要認真對照電機銘牌接線。
6.1.7電機引入電纜的直徑應與橡膠墊的孔相符，保證硅橡膠墊與電纜及出線口無間隙，否則將失去隔爆性能。
6.1.8推動器上設有接地螺釘，用戶在使用時應按有關規定接地。嚴禁帶電開蓋!!!
6.2推動器的使用
6.2.1使用前應按5.1條檢查，正確無誤后，即可投入使用。
6.2.2經常檢查推動器的工作是否正常，有無漏油現象，保持定量的油液。
6.2.3每六個月檢查一次油液，當油液變質或混入雜物時應該換油（見5.1.2條）。
6.2.4根據周圍介質溫度的不同，推薦按下表選用液壓油：
