1 概述
BYT1隔爆型電力液壓推動器(以下簡稱推動器).適用于夾緊裝置、閥門、閘門、唧筒等的驅動和控制裝置. 主要作為電力液壓鼓式制動器的松閘使用，也可通過各種形式的杠桿裝置做各種不同的運動。本產品執行企業標準Q/JZHF01-2009隔爆型電力液壓推動器技術條件。防爆標志為“ExdⅠ ”，適用于煤礦帶式輸送機（非采掘工作面）及礦井提升設備等用電力液壓鼓式制動器用的電力液壓推動器。

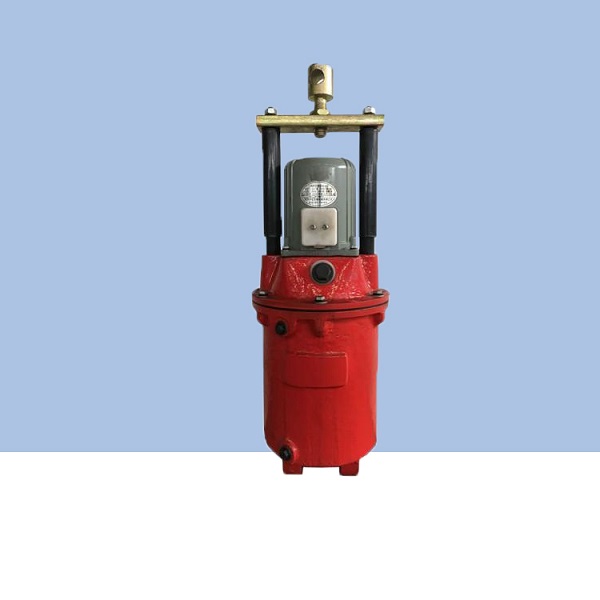

圖(一)
1. 放油螺塞 2.轉軸 3.油位螺塞 4.缸蓋5.加油螺塞 6.護管7.連桿 8.橫梁9.電機 10.缸 11.推桿 12.葉輪 13.活塞
2、工作條件
2.1、推動器標準電源為三項交流,適用于電壓為380V/660V/1140V,電源頻率為50HZ的網絡
2.2 推動器電動機的工作制為S1連續工作制
2.3推動器電動機為B級絕緣
2.4安裝地點的海拔高度不超過2000m
2.5 周圍空氣相對濕度不大于95%
2.6、周圍環境的污染等級允許為3級。
3 型號命名規則
BYT1 □ Z / □ ( )
電壓等級，單位為伏特（V）
額定行程代號
有“Z”代表不具備負荷彈簧
推力代號
電動機為外置式隔爆型電力液壓推動器4.結構與工作原理
推動器主要由三部分組成：電動機、離心泵和液壓缸。電動機軸是空心的，通過聯軸節與方軸聯結，方軸端部裝離心葉輪，當推桿動作時，方軸在空心的電動機軸中上下滑動并傳動扭矩。
通電時，電動機帶
