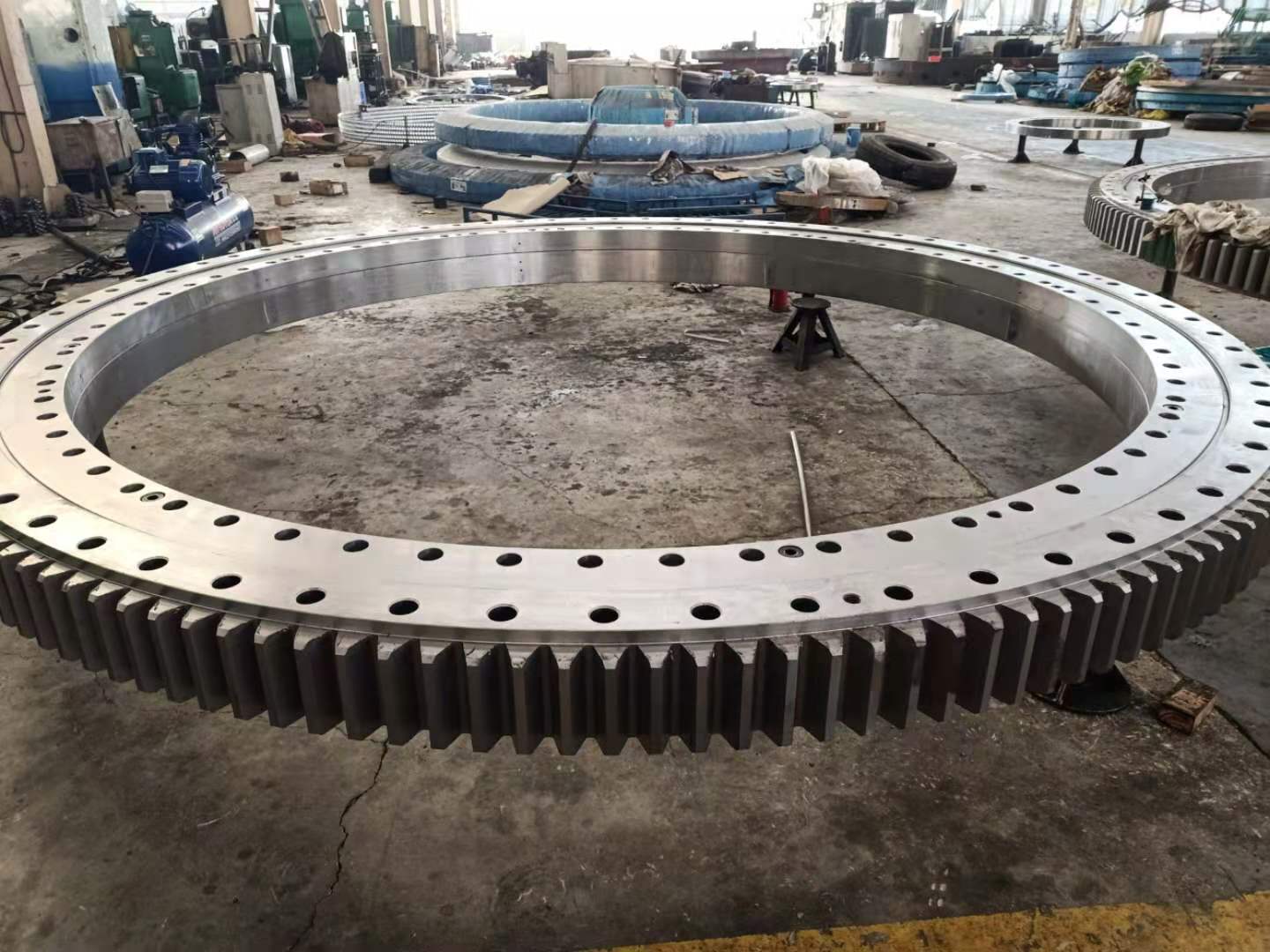

點擊圖片查看原圖
| 新型號 | 1797/2635G2K |
|---|---|
| 舊型號 | 1797/2635G2K |
| ** | 洛陽嘉維 |
| 分類 | 圓柱滾子軸承 |
| 內徑 | 2635mm |
| 外徑 | 3332mm |
| 厚度 | 270mm |
| 重量 | 5973kg |
| 材料 | 42CrMo |
| 保持架及材料 | P窗型 |
| 列數 | 單列 |
| 用途 | 工程機械 |
交叉圓柱滾子軸承，
交叉圓柱滾子轉盤軸承主要由內圈、外圈、單排滾子、保持架（隔離塊）、密封裝置等零件組成。交叉圓柱滾子轉盤軸承的圓柱滾子（軸線）在滾道上呈交叉分布，圓柱滾子的長徑比小于1，滾子在運動時存在輕微的滑動。通過調整滾子交叉數量和接觸角，可以應對各種工況條件下產生的不同軸向力、傾覆力矩和徑向力組合。交叉圓柱滾子轉盤軸承的內圈或外圈有整體式和分體式結構之分，為減少滾子間的摩擦，通常設計有保持架或隔離塊。當載荷較大時采用滿裝滾子結構，但摩擦阻力大，摩擦還易造成滾子間接觸部位產生沿圓周方向的溝痕。
交叉圓柱滾子轉盤軸承的基本結構：
無齒式（110型），外齒式（111型/112型），內齒式（113型/114型）
