l 秤架不受非垂直力的干擾
由于采用平行四邊形稱重傳感器，所以它只承受通過稱量托輥傳送來的垂直力，而不受各種側向力包括皮帶及物料在運行方向的水平分力、托輥摩擦力的影響，而且它對所承受的垂直力可快速反應。
由于在秤架下方兩側裝有兩個稱重傳感器，與大多數只裝一個稱重傳感器的單托輥秤架相比，因皮帶跑偏、物料在皮帶上堆積偏向一側等可能引起的偏心荷載對稱量精確度的影響要小的多。同時因有兩個支撐點，在同樣剛度的情況下，可選用較小的鋼材斷面，進一步減輕秤架重量。
l 秤架安裝簡單
只用四個螺栓和一組現有的托輥架，就可以將整個秤架方便地安裝到皮帶輸送機上，由于秤架沿皮帶運行方向的長度很短，只有240mm-300mm，所以可以在非常窄小空間的皮帶輸送機上運行，例如在托輥間距只有500mm或者更短間距的皮帶輸送機上，這種秤架也可以安裝并運行。
l 維護方便
在秤架上沒有杠桿支點，沒有可動部件，也不存在諸如支點磨損等問題。杠桿式秤架秤體大，水平面方向的表面積大，大面積積灰需經常清掃，否則會引起零點變化，而MSI單托輥秤架尺寸短小，水平方向的表面積更小，積灰量很小，積灰引起零點變化也小，可無需經常清掃。
l 秤架結構簡單
秤架結構中沒有杠桿、沒有支點、也沒有平衡重，物料的重量通過稱量托輥組直接加在稱重傳感器上，皮重、料重一起稱，所以秤架結構非常簡單，重量也非常輕。以500、650、800、1000mm寬的皮帶秤為例：秤架部分重量僅為37、40、44、52kg，大約是同樣皮帶寬度杠桿式皮帶秤，秤架重量的25%-50%之間。
l 秤架通用性好
秤架結構不僅簡單，對不同寬度皮帶來說零部件的通用性也比較好，除了靜態梁、動態梁的寬度相應變化外，其余部分幾乎是一樣的。這種秤架的另一個特點是對各種結構形式的托輥組都是適用的，例如平托輥或20°、30°、35°、45°槽型托輥組均可以用同一種托輥卡固定在動態梁上。
西門子MMI多托輥皮帶秤秤架采用兩個MSI單托輥秤架組成，所以不管是單托輥秤、雙托輥秤另部件是完全一樣的。
l 秤架精確度高
由于采用的是高精確度的稱重傳感器，其重復性是0.01%，非線性和滯后均為0.02%。這樣的高精確度對于MSI單托輥秤的名義精確度0.5%（MMI雙托輥秤的名義精度0.25%）來說不僅足夠，而且還有余地，所以只要稱重傳感器的有效量程（指由于輸送物料重量加在稱重傳感器上使之受力的部分）在15%-30%范圍內，就足以保證皮帶秤的整體精確度。同時因為采用直接承重式結構，沒有杠桿、沒有支點、也沒有平衡重（三無），也相應減少了因這些部件帶來的測量精確度損失和在物料輸送過程中機械震動給稱量系統帶來的干擾。
主要性能：
設計最大流量： 5000噸/小時
最快皮帶速度： 4米/秒
皮帶寬度： 450-2400mm
輸送機傾角：小于16°精度不受影響
激勵電壓： 10VDC (最大15VDC)
輸出： 2mV/V
非線性: 0.02%
滯后誤差: 0.02%
重復性誤差： 0.01% 傳感器最大容量： 50, 100, 250, 500, 750,1000 lb
超載： 額定稱量的1000% 運行環境溫度： - 40 ----85 °C
稱重傳感器： 兩對三重梁平行四邊形，帶溫度補償不銹鋼傳感器

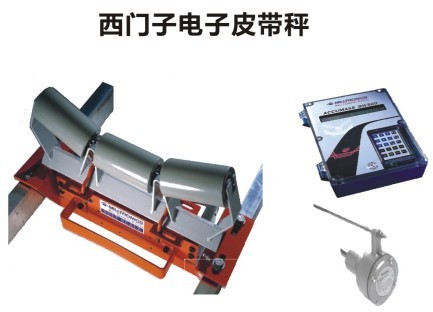

西門子皮帶秤MSI型
