電動葫蘆是集電動機，減速機和鋼絲繩卷筒（或環鏈）為一體的小型起重設備，大多數還帶有行走小車，配合單梁橋式或門式起重機，組成一個完整的起重機械。具有體積小，自重輕，操作簡單，使用方便等特點，是工礦企業，倉儲碼頭等場所必備的起重設備。起重機在使用的過程中需要起吊不同噸位的重物，因此**需要配備一套對起吊重物進行實時監控，當前工作狀況做出判斷，做出相應的聲光指示如正常起重狀態，滿載狀態，超載狀態的自動化監控儀表。
電動葫蘆從吊具繩索分主要有兩種：一種是鋼絲繩式電動葫蘆（左圖），另一種是環鏈?zhǔn)诫妱?dòng)葫蘆（右圖）。

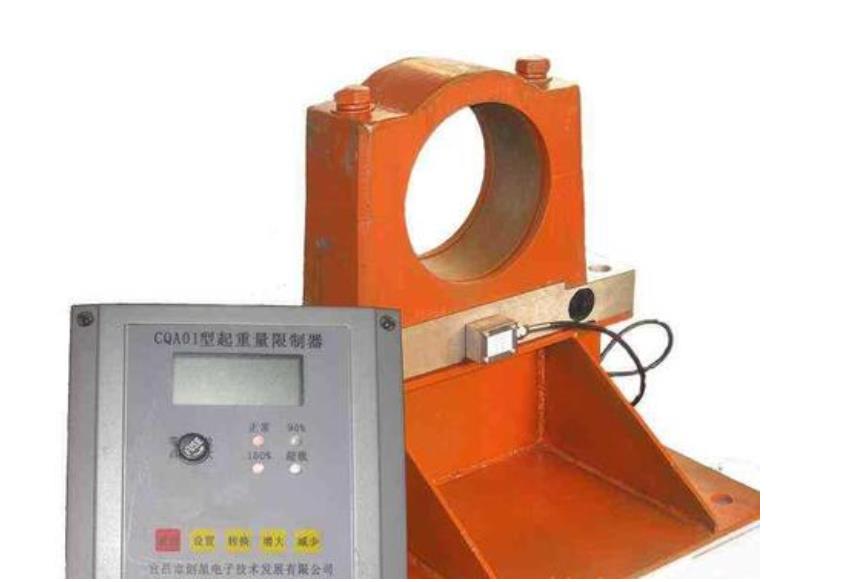

目前市場**通的電動葫蘆超載限制器均是通過對電動葫蘆的起升結構的取力（重量傳感器）反饋到該儀表中進行采集，對比，讀取，判斷后顯示當前重量并對其進行相應工況指示，超過額定重量后快速切斷電動葫蘆吊車吊鉤起升回路，使電動葫蘆不能起吊重物，從而達到保護電動葫蘆及操作人員安全。針對于電動葫蘆的結構，電動葫蘆超載限制器主要分為一體式（代表為WTZ-A20電動葫蘆超載限制器），分體式（代表為WTZ-A60電動葫蘆超載限制器）。
一體式電動葫蘆超載限制器傳感器與顯示儀表**在一起，主要使用的傳感器是旁壓傳感器。以WTZ-A20為例，在選用該類超載限制器時，需要關注電動葫蘆的載荷、鋼絲繩倍率、鋼絲繩直徑以及可供電源等因素，其綜合誤差一般在&plu**n;0.02%F.S。一體式電動葫蘆超載限制器的優點在于安裝方便，價格較低。適用于鋼絲繩式電動葫蘆。
分體式電動葫蘆超載限制器一般使用軸銷式傳感器、S型傳感器或者板環式傳感器，根據電動葫蘆的結構，選擇便于取力的傳感器。以WTZ-A60為例，在選用該類超載限制器時，在提供電動葫蘆的載荷、鋼絲繩倍率、鋼絲繩直徑以及可供電源等數據時，還需要提供安裝相應傳感器的相關參數，以便于在購買超載限制器后可投入正常使用。分體式電動葫蘆超載限制器優點在于取力更自由，可以解決較復雜電動葫蘆的安全過載問題。適用于環鏈?zhǔn)诫妱?dòng)葫蘆。
