一、 產品概述

1、用途

YPZ2系列電力液壓臂盤式制動器（以下簡稱制動器）廣泛適用于現代化的大型專用裝卸機械、起重運輸機械、港口碼頭、冶金等行業的減速、制動及安全保護。該系列制動器安裝尺寸符合德國DIN5435標準。

2、特點

該系列制動器具有

● 主要擺動絞點均設有自潤滑軸承，傳動效率高、壽命長、在使用過程中無需潤滑；

● 無石棉制動襯墊為插入式，更換方便快捷；

● 制動襯墊磨損自動補償裝置（單向軸承采用進口），可使瓦塊退距和制動器力矩在使用過程中保持恒定；

等特點。其結構件經過優化設計，安全可靠，根據用戶需要可加裝各種附加裝置（訂貨需注明）：

（1）、手動釋放裝置

（2）、各種限位開關：（松閘限位開關、閉閘限位開關、摩擦片損極限限位開關、手動釋放限位開關）通過PLC控制，實現故障報警（聯鎖），保證在使用中的整機安全。

（3）、根據用戶需要可提供防腐型產品，可適應沿海地帶鹽霧環境及冶金行業的酸霧環境。

3、適用條件

適用條件一般為：

（1）、環境溫度-40℃-+45℃.

（2）、周圍工作環境中不得有易燃、易爆及腐蝕性氣體，空氣相對濕度不大于90%。

（3）、電源電壓通常為三相380V、50HZ交流（根據用戶需要也可生產適用于60HZ或其它電源電壓，訂貨時請事先注明）。

（4）、使用地點的海拔高度應符合GB及德國VDE0530標準。低于-20℃時，推動器工作液改用YH-10航空液壓油或要求帶加熱器，詳情參考Ed推動器使用說明書。

4、型號意義

YPZ2- □□/□□□-□

制動器附加功能代號

推動器附加功能代號

推動器推力代號(10N)

推動器代號(E)

制動器**高（Ⅰ、Ⅱ、Ⅲ）

制動盤直徑（mm）

設計序號

制動器型號

制動器附加功能代號表：

功能代號	表示意義
M	摩擦片磨損自動補償裝置
K₁	松閘（上升）限位行程開關
K₂	閉閘（下降）限位行程開關
K₃	摩擦片磨損極限限位開關
S1	左式手動
S₂	右式手動
S3	上置式手動

推動器附加功能代號表：

功能代號	表示意義
C	制動彈簧
d	緩沖彈簧
H	上升延時閥
S	下降延時閥
R	加熱器
W	復位彈簧

推動器型號	行程（mm）推力代號	推力（N）
Ed23/5	50 23	220
Ed30/5	50 30	300
Ed50/6	60 50	500
Ed80/6	60 80	800
Ed121/6	60 121	1250
Ed201/6	60 201	2000
Ed301/6	60 301	3000

二、產品結構及工作原理

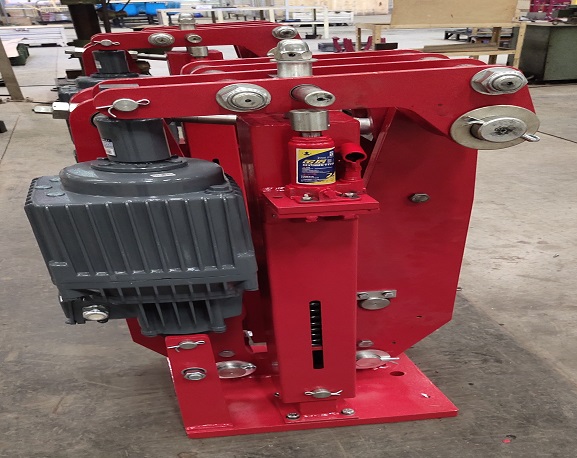

1 制動器結構（如圖1）

圖1

2、制動器工作原理

當主機工作時，制動器驅動裝置--推動器通電，活塞在壓力油的作用下迅速產生足夠的推力推起推桿，迫使制動彈簧進一步壓縮，通過橫拉桿將制動臂向兩側張開，使制動瓦制動覆面脫離制動盤，消除制動覆面的壓力，制動盤轉動。

當機構斷電，停止工作時，推動器也同時斷電（或延時斷電），推力消除，杠桿在制動彈簧力的作用下通過橫拉桿、制動臂將力傳遞到制動瓦上，使制動覆面產生規定的壓力，起到設定的制動效果。
