概述

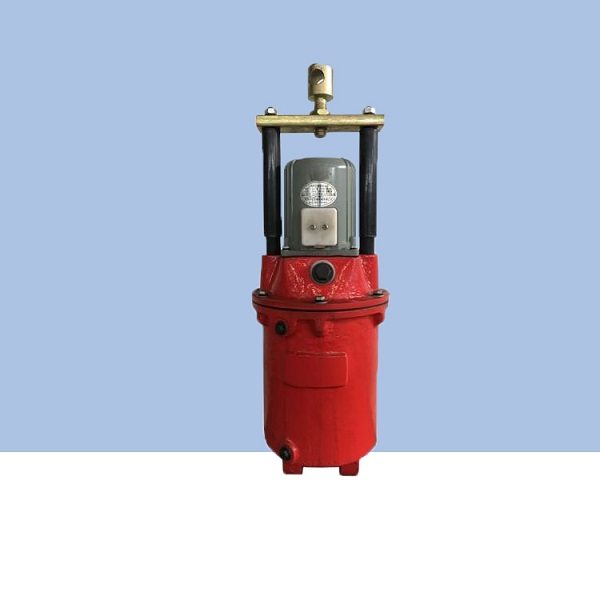

YT1系列電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸、行車等一切類似驅動裝置的機械制動用。

結構及動作簡介
推動器由兩部分組成，驅動電動機及器身 (離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下，油
由活塞上部吸到活塞下部，迫使活塞力固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。
當斷電時，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位。(若與YWZ系列制動器匹配則抱閘)。

　復位彈簧：工作原理同C-彈簧，但復位的彈簧力教小；

　　緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。

　　加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；

　　行程開關：根據用戶要求，推動器可以裝機械式行程開關。

　　用途

　　ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。　　連續工作S1和繼續工作S3，雞毛環境溫度達到+50℃。

　　表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。

技術參數

型號	額定推力 (N)	額定行程 (mm)	驅動電機功率(W)	每小時操作次數(次/小時)**
不具有負荷彈簧	額定推力 (N)	額定行程 (mm)	驅動電機功率(W)	每小時操作次數(次/小時)**
YT1-18Z/2	180	25	60	720
YT1-25Z/4	250	40	60	720
YT1-45Z/6	450	60	12	720
YT1-90Z/8	900	80	250	720
YT1-125Z/10	125	100	400	720
YT1-180Z/12	1800	120	400	720
YT1-320Z/12	3200	120	1100	720

本廠主要產品有：
YT1,ED,YTD.系列電力液壓推動器

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器

QP，CQP系列氣動鉗盤式制動器。

DCPZ系列電磁鉗盤式制動器

DDMZ系列電磁制動器

YPZ系列臂盤式制動器

**D系列安全制動器

SH，ST系列液壓失效保護制動器

DADH系列液壓直動制動器

SE系列電磁失效保護制動器

YFX,YDGZ,YLBZ,系列防風制動

SP系列氣動失效保護制動器，

DP系列電機盤式制動器

另定做各種制動輪，制動盤，根據用戶需要定做各種非標制動器，

帶動葉輪旋轉，產生油壓推動活塞推桿迅速上升，當完成額定行程，達到規定的油壓，活塞在外載力的作用下迅速下降，回到起始位置。

5技術參數及外形安裝尺寸

型號	額定推力（N）	額定行程（mm）	D	D1	D2	H	H1	L1	L2
BYT1-18Z/2	180	20	12	12	137	343	321	25	50
BYT1-25Z/4	250	40	12	16	154	408	380	32	64
BYT1-45Z/4、5、6	450	40/50/60	16	20	178	496	460	47	94
BYT1-90Z/6、8	900	60/80	20	25	210	600	555	60	120
BYT1-125Z/10	1250	100	25	25	254	745	690	40	90
BYT1-180Z/8、10、12、18	1800	80/100/120/180	25	30	254	820/860	765/805	85	170
BYT1-320Z/12	3200	120	30	30	370	877	815	90	190
BYT1-320Z/20	3200	200	30	30	370	1100	1045	90	190
BYT1-25/4	250	40	12	16	154	408	380	32	64
BYT1-45/6	450	60	16	20	178	496	460	47	94
BYT1-90/8	900	80	20	25	210	600	555	60	120
BYT1-180/12/18	1800	120/180	25	30	254	820/860	765/805	85	170
BYT1-320/20	3200	200	30	30	370	1115	1060	90	190

6、安裝調整與使用要求

6.1推動器的安裝

6.1.1首先察看推動器銘牌上的型號是否與所需相符。

6.1.2推動器出廠時，無工作油液，不可直接使用，使用時，先從加油孔(5)加入純凈液壓油至油位孔(3)處，應注意在注油過程中上下拉動推桿幾次，以便排除空氣，使油液充滿油缸，然后將螺塞旋緊。

6.1.3推動器用于垂直安裝或傾斜安裝不超過&plu**n;15°，連桿(7)朝上。

6.1.4安裝后的推動器在動作時，應保證推動器整體能夠擺動，推桿不允許承受徑向力。

6.1.5推動器配用已取得隔爆合格證的合格電動機。

6.1.6推動器電機接線時，要認真對照電機銘牌接線。

6.1.7電機引入電纜的直徑應與橡膠墊的孔相符，保證硅橡膠墊與電纜及出線口無間隙，否則將失去隔爆性能。
