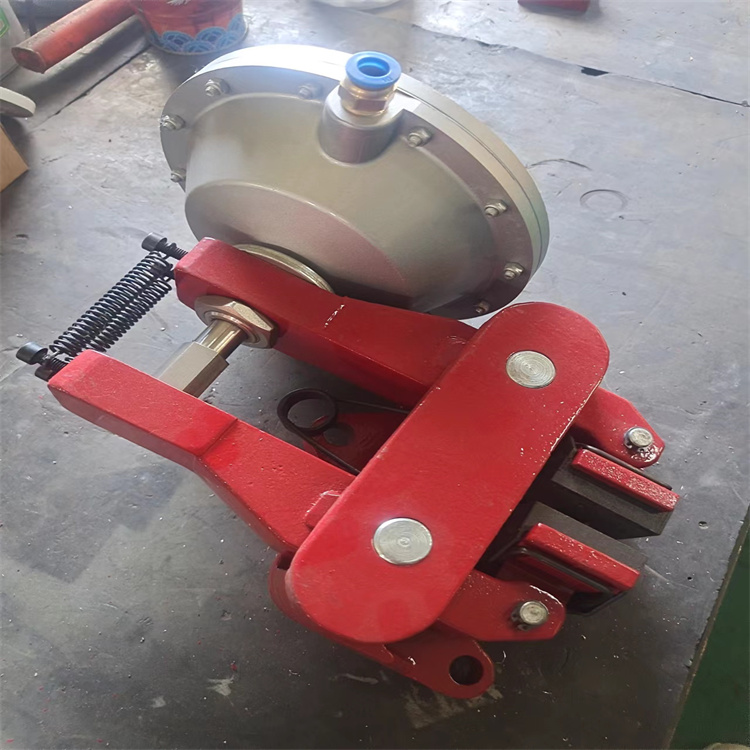

焦作制動器-QP系列氣動鉗盤式制動器

概述： QP(CQP) 系列氣動鉗盤制動器主要用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速。

使用條件：環境溫度: -5℃-40℃ 工作氣壓: QP系列為5-7bar; CQP 系列為≦7bar。戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。空氣源不應有油、水和其他雜質。

主要特點：QP 系列為彈簧制動，氣動釋放; CQP 系列為氣壓制動，彈簧釋放。整體結構簡單，體積小，重量輕。無石棉制動襯墊，綠色環保。制動襯墊安裝采用壓簧卡裝式，更換方便快捷。制動襯墊磨損后調整方便簡單。 QP 系列每種規格制動器的一種盤徑可進行四級制動力矩調整。所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。
注: 1 、可生產不同盤厚、不同安裝尺寸的氣動鉗盤制動器。 2 、具體型號、結構外形尺寸保留更改的權利。

產品詳情

例如：1、選用QP12.7型、A型氣包、彈簧為6根、氣包左式安裝，其訂貨標記為QP12.7-A-6左；
2、選用QPL12.7A型、B型氣包、帶機械式松閘顯示，氣包右式安裝，其訂貨標記為QPL12.7A-B-E1右。

QP(CQP)12.7型

QP12.7型

型號	額定制動力(N) (八根彈簧)	制動盤有效半徑	額定制動力矩（Nm）	工作氣體容量（cm3)	總氣體容量（cm3)	重量
QP12.7-A	6400	制動盤半徑-0 . 03	額定制動力X有效半徑	273	553	24
QP12.7-B	4800	制動盤半徑-0 . 03	額定制動力X有效半徑	140	293	20

CQP12.7型

型號	額定制動力(N)	制動盤有效半徑	額定制動力矩（Nm）	工作氣體容量（cm3)	總氣體容量（cm3)	重量
CQP12.7-A	1788X工作氣壓	制動盤半徑-0 . 03	額定制動力X有效半徑	273	553	23
CQP12.7-B	1055X工作氣壓	制動盤半徑-0 . 03	額定制動力X有效半徑	140	293	19

QP12.7-C型

氣包帶自動補償機構，制動襯墊磨損后無需人工調整，方便省時。

型號	額定制動力(N) (八根彈簧)	制動盤有效半徑	額定制動力矩（Nm）	工作氣體容量（cm3)	總氣體容量（cm3)	重量
QP12.7-C	6400	制動盤半徑-0 . 03	額定制動力X有效半徑	273	553	25

QPL12.7A型

QPL12.7A型

型號	額定制動力(N)(八根彈簧)	制動盤有效半徑	額定制動力矩（Nm）	工作氣體容量（cm3)	總氣體容量（cm3)	重量
QPL12.7A-A	6400	制動盤半徑-0.03	額定制動力X有效半徑	273	553	24
QPL12.7A-B	4800	制動盤半徑-0.03	額定制動力X有效半徑	140	293	20

CQPL12.7A型

型號	額定制動力(N)	制動盤有效半徑	額定制動力矩（Nm）	工作氣體容量（cm3)	總氣體容量（cm3)	重量
CQPL12.7A-A	1788X工作氣壓	制動盤半徑-0.03	額定制動力X有效半徑	273	553	23
CQPL12.7A-B	1055X工作氣壓	制動盤半徑-0.03	額定制動力X有效半徑	140	293	19

QPL(CQPL)12.7-B型

QPL12.7-B型

型號	額定制動力(N)(八根彈簧)	制動盤有效半徑	額定制動力矩（Nm）	工作氣體容量（cm3)	總氣體容量（cm3)	重量
QPL12.7-B	2100	制動盤半徑-0.03	額定制動力X有效半徑	140	293	11

CQPL 12.7-B型

型號	額定制動力(N)	制動盤有效半徑	額定制動力矩（Nm）	工作氣體容量（cm3)	總氣體容量（cm3)	重量
CQPL12.7-B	416X工作氣壓	制動盤半徑-0.03	額定制動力X有效半徑	140	293	10

QP(CQP)30 ( 25.4 )型

QP30 ( 25.4 )型

型號	E	額定制動力(N) (12根彈簧)	制動盤有效半徑	額定制動力矩（Nm）	工作氣體容量（cm3)	總氣體容量（cm3)	重量
QP30-D	30	32800	制動盤半徑-0. 065	額定制動力X有效半徑	1400	3000	70
QP25.4-D	25.4

CQP30 (25.4) 型

型號	E	額定制動力(N) (12根彈簧)	制動盤有效半徑	額定制動力矩（Nm）	工作氣體容量（cm3)	總氣體容量（cm3)	重量
CQP30-D	30	6097X工作氣壓	制動盤半徑-0. 065	額定制動力X有效半徑	1400	3000	68
CQP25.4-D	25.4

CQP20-D型

CQP20-D型

型號	額定制動力(N)	制動盤有效半徑	額定制動力矩（Nm）	工作氣體容量（cm3)	總氣體容量（cm3)	重量
CQP20-D	6097X工作氣壓	制動盤半徑-0. 065	額定制動力X有效半徑	1400	3000	68

CQP系列氣動鉗盤式制動器

概述： CQP 系列B型產品廣泛應用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速，以及電纜、造紙、銅板等機械的張緊控制領域。

使用條件：環境溫度: -5℃ - 40℃ 工作氣壓: ≦7bar; 戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。空氣源不應有油、水和其他雜質。

主要特點：氣壓制動，彈簧釋放。整體結構簡單，體積小，重量輕。無石棉制動襯墊，綠色環保。制動襯墊安裝、更換方便快捷。制動襯墊磨損后調整方便簡單。制動塊自動隨位裝置，以確保制動塊在整機開合運作狀態下與主機制動盤上下間隙均等。所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。

產品詳情

型號意義

技術參數及外形尺寸表

CQP10B型技術參數見表一，外形尺寸見表二

（表一）

CQP10B-A	額定制動力N	3725	5415	7150	8940	10680	制動盤有效半徑m	額定制動力距N.m
CQP10B-A	氣壓 bar	2	3	4	5	6
CQP10B-B	額定制動力N	2110	3165	4220	5275	6330
CQP10B-B	氣壓 bar	2	3	4	5	6	制動盤有效半徑-0.03	額定制動力距×有效半徑
CQP10B-F	額定制動力N	1065	1600	2133	2665	3200
CQP10B-F	氣壓 bar	2	3	4	5	6

（表二）單位：（mm）

尺寸型號	B	D	E	F	ΦG	H	I	J	K	Φd	Φd1
CQP10B-A	220	155	10	181	Φ190	310	39	80	40	Φ14	G3/8 "
CQP10B-B	200	155	10	181	Φ150	290	39	80	40	Φ14	G3/8“
CQP10B-F	180	155	10	181	Φ114	280	39	80	40	Φ14	G1/4“

CQP20B型技術參數見表三，外形尺寸見表四，結構見圖一

（表三）

CQP20B-A	額定制動力N	3725	5415	7150	8940	10680	制動盤有效半徑 m	額定制動力矩 N.m
CQP20B-A	氣壓 bar	2	3	4	5	6
CQP20B-B	額定制動力N	2110	3165	4220	5275	6330
CQP20B-B	氣壓 bar	2	3	4	5	6	制動盤半徑-0.03	額定制動力 X有效半徑
CQP20B-F	額定制動力N	1065	1600	2133	2665	3200
CQP20B-F	氣壓 bar	2	3	4	5	6

（表四）單位：（mm）

尺寸型號	B	D	E	F	ΦG	H	I	J	K	Φd	Φd1
CQP20B-A	220	165	20	192	Φ190	310	39	90	40	Φ14	G3/8 "
CQP20B-B	200	165	20	192	Φ150	290	39	90	40	Φ14	G3/8 "
CQP20B-F	180	165	20	192	Φ114	280	39	90	40	Φ14	G1/4“

CQP38B型技術參數見表五，外形尺寸見表六，結構見圖一

（表五）

CQP38B-A	額定制動力N	3725	5415	7150	8940	10680	制動盤有效半徑 m	額定制動力矩 N.m
CQP38B-A	氣壓 bar	2	3	4	5	6
CQP38B-B	額定制動力N	2110	3165	4220	5275	6330
CQP38B-B	氣壓 bar	2	3	4	5	6	制動盤半徑-0.03	額定制動力 X有效半徑
CQP38B-F	額定制動力N	1065	1600	2133	2665	3200
CQP38B-F	氣壓 bar	2	3	4	5	6

（表六）單位：（mm）

尺寸型號	B	D	E	F	ΦG	H	I	J	K	Φd	Φd1
CQP38B-A	220	200	38	230	Φ190	310	39	90	40	Φ14	G3/8 "
CQP38B-B	200	200	38	230	Φ150	290	39	90	40	Φ14	G3/8“
CQP38B-F	180	200	38	230	Φ114	280	39	90	40	Φ14	G1/4“

CQPL38B型技術參數見表七，結構及外形尺寸見圖二

（表七）

CQPL38B-A	額定制動力N	3725	5415	7150	8940	10680	制動盤有效半徑 m	額定制動力矩 N.m
CQPL38B-A	氣壓 bar	2	3	4	5	6	制動盤有效半徑 m	額定制動力矩 N.m
CQPL38B-B	額定制動力N	2110	3165	4220	5275	6330	制動盤半徑-0.03	額定制動力 X有效半徑
CQPL38B-B	氣壓 bar	2	3	4	5	6	制動盤半徑-0.03	額定制動力 X有效半徑
