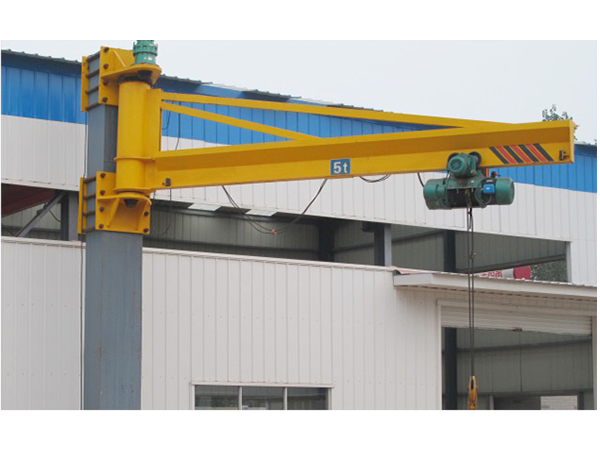

墻壁式旋臂起重機（又稱：壁柱式懸臂起重機，壁柱式懸臂吊，壁柱式旋臂吊，墻壁吊，墻壁式懸臂起重機）是時代起重公司參照國外引進設備研制的新產品，根據用戶需要設計的專用起重設備。具有結構新穎、合理、簡單、操作使用方便、回轉靈活、自重輕、載荷移動靈活等優點，是節能高效的物料吊運裝備。可廣泛利用于廠礦、車間的生產線、裝配線和機床的上下活及倉庫、碼頭等場合的重物吊運。墻壁式旋臂起重機（墻壁吊）由支架、旋臂裝置及環鏈電動葫
蘆等組成。懸臂固定在墻壁或水泥柱上，可根據用戶需求進行回轉。回轉部分分為手動回轉和電動回轉。環鏈電動葫蘆安裝在懸臂軌道上，用于起吊重物。

BXD壁式旋臂起重機是與PK型環鏈電動葫蘆或CD型電動葫蘆配套使用的一種起重設備。具有操作簡便、運行可靠、維修方便等特點。
墻壁式旋臂吊其**優點**是可以直接安裝在墻面或立柱上，或者也可以安裝在機器設備上，從而不需要占用任何地面空間，安裝方式簡便。如果作業場合壁柱可以利用，且吊運工作半徑靠近壁柱，用戶選用墻壁式旋臂起重機較為經濟實惠。用戶可在0.25—5噸的范圍內選擇產品的起重量。

結構及操作：
1、本機主要由①、懸臂；②、回轉裝置；③、環鏈電動葫蘆組成。
2、環鏈電動葫蘆有起重和在橫梁上往復運行的功能。
3、懸臂梁可由回轉裝置上的的減速機帶動滾輪進行回轉運動。
4、電器部分見附圖：電氣原理幾電氣接線圖。電器控制箱安裝在環鏈葫蘆上。
5、本機操作通過手電門按鈕實現。手電門有八個按鈕，分別控制快升、快降、慢升、慢降、左右回轉及葫蘆小車的水平前后行走。

操作注意事項：
1、 操作時不得同時按下快慢按鈕和同一電機的反正轉按鈕。
2、 工作時，起重臂下禁止站人。
3、 禁止拖拉重物。
4、 禁止超負荷起吊。

安裝簡便：
單拉桿，兩端均為右旋螺紋便于校平；
包括小車止擋在內的所有部件均為螺栓連接。
移動輕便：超輕懸臂配合銅質軸套及高力黃銅石墨，可實現輕松旋轉及**定位。
安全：無焊縫、一次成型的支架配件為安全性提供了有力的保障。
滿額定載荷：預設計電動葫蘆：旋臂起重機額定起重量的15%考慮為葫蘆及葫蘆小車的總重量，25%為沖擊載荷，以保證旋臂起重量的高效利用。
