一、鑄鋼節點的特點：

1.造型美觀、可塑性強、設計自由度大；

2.形狀復雜、多分支；

3.體積和重量大；

4.均質性差。

二、鑄鋼節點結構形式

1.樹型鑄鋼節點：用于主管與多支管相貫。

2.鉸接型鑄鋼節點：用于桿件端部和支座處。

3.混合型鑄鋼節點：上述兩種鑄鋼節點組合。

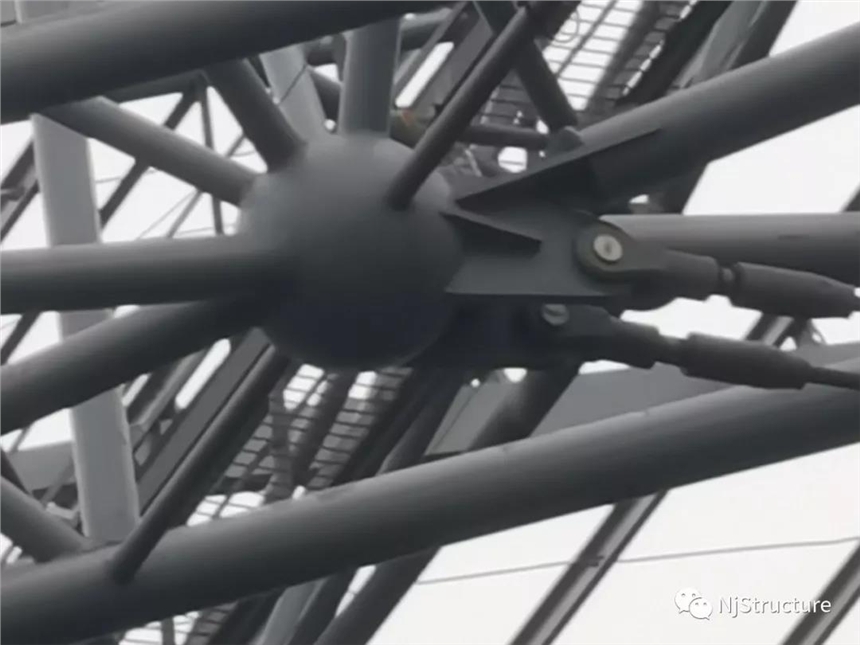

4.球型鑄鋼節點：多管相貫于球。

5.異形鑄鋼節點等。

三、鑄鋼節點設計

鑄鋼節點具有造型和受力復雜的特點。

1.造型設計：要考慮鑄鋼件鑄造時的鋼水流動性、壁厚敏感性，防止出現造型缺陷和粗大金屬組織；2.受力分析：要明確傳力路線、受力狀態和受力大?。徊捎肁NSYS、MIDAS等有限元軟件建立三維實體模型，施加受力載荷，進行鑄鋼節點受力分析，檢查節點的變形和應力分布狀況，找出受力薄弱地方和應力集中點，評估節點承載的安全性或?qū)?jié)點造型及壁厚設計加以改進和完善。必要時需進行鑄鋼件足尺力學性能試驗并與理論計算分析對比，以證明節點設計滿足承載要求。

四、建筑鋼結構用鑄鋼件材質

主要采用鑄造低合金鋼，常用標準：中國GB7659，牌號有ZG20SiMn等；日本JIS G5102 牌號有SCW480等；德國DIN17182標準嚴格，C元素及S、P有害元素的允許含量比其他標準均低，從而使鑄鋼件有更好的塑性、韌性和焊接性能。

常用鑄鋼件材質DIN17182鑄鋼件牌號為GS-20Mn5N,化學成分（%）：C0.17-0.23,Si≤0.60，Mn1.0-1.5,，P≤0.02,S≤0.015，Cr≤0.30，Mo≤0.15，Ni≤0.40

參照DIN17182的GS20Mn5N并且進一步降低C和P的含量為本工程鑄鋼材質：C0.15-0.18,Si≤0.55，Mn1.0-1.3,，P≤0.0015,S≤0.015，Cr≤0.30，Mo≤0.15，Ni≤0.40

為確保良好的焊接性能，焊接當量按國際焊接學會(IIW)推薦公式：Ceq=C+Mn/6+(Cr+Mo+V)/5+（Ni+Cu)（%）

計算確定應控制在Ceq≤0.42%

GS-20Mn5N的力學性能為：

屈服強度≥260-300MPa(按壁厚)，抗拉強度500-650MPa，延伸率≥22%，V型缺口沖擊功≥50J

五、鑄鋼件技術要求

1.化學成分及力學性能應符合標準規定

2.制造：鋼的冶煉方法和鑄造工藝由供方?jīng)Q定，鑄件清理、精整和進行熱處理，對需要焊補的鑄件可按供方標準和按合同的規定進行；鑄件的形狀尺寸和重量應符合圖樣或會同的規定。

3.質量：

表面質量：應清理干凈，修整飛邊、毛刺、粘砂和氧化皮，經噴丸處理后表面粗糙度Ra≤50微米；不允許有裂紋和超標的氣孔、縮松、縮孔、夾砂及明顯凹坑等缺陷；鑄鋼件應避免形狀突變，應用平滑曲面連接過度。

內部質量：鑄件不允許有影響使用性能的裂紋、冷隔、縮松、夾渣等缺陷存在；超聲波探傷按GB7233進行，鑄鋼件管（端）口150mm以內及耳板區域**超聲波檢測，質量等級為II級，其余部位按外表面的10%或20%超聲波檢測，質量等級為III級；外表面R部位及疑似缺陷部位可用磁粉探傷或著色探傷檢測，并按GB9444或GB9443進行，質量等級為II及或III級。

尺寸偏差：外形尺寸應符合圖樣要求，尺寸偏差應符合GB6414標準中CT12級要求，機加工部位GBT1800.4標準IT12級執行。

**重要的是保證各管（端）口空間位置的尺寸，即嚴格控制各管（端）口的偏移、扭轉和變形。

耳板上銷軸孔的形狀尺寸和同心度也應嚴格控制。

涂裝處理：涂裝前應進行噴丸處理，符合GB8923的規定，除銹等級2.5級；表面涂裝按GB11373的規定進行，采用富鋅環氧底漆防腐，漆膜厚度符合圖樣或GB50205的規定，面漆的顏色及漆膜厚度應符合圖樣要求。
